原理

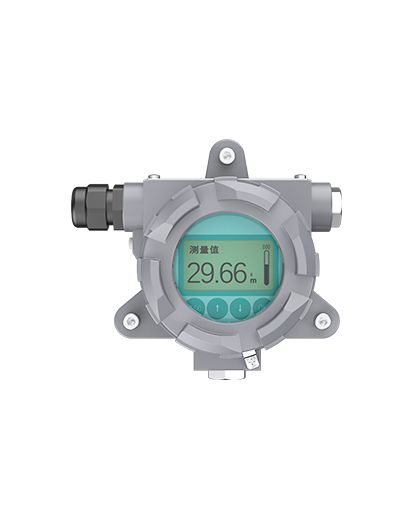

CTS系列罐旁处理器是应用在罐区数据采集显示和数据远程传输的现场仪表。CTS系列罐旁处理器可以通过现场总线与储罐上的液位测量仪表、温度测量仪表和压力测量仪表进行通讯，将罐上仪表的测量数据读取下来并且在罐旁处理器上进行显示。同时罐旁处理器又是一个信息传输设备，罐旁处理器将罐上仪表的数据通过数据总线传输到中控室。 CTS系列罐旁处理器允许现场操作人员通过菜单式的人机交互界面方便的对现场仪表进行参数设置。人机交互界面由128*64图形点阵液晶和4个按键构成。通过图形点阵液晶可以方便的观察液位仪表比如雷达液位计的现场回波波形、温度仪表比如多点平均温度计的各点温度数据。通过罐旁处理器的使用可以大大降低罐区工作人员的日常数据抄录工作量和后期仪表维护的难度。
优势
丰富的数据采集接口和通讯传输方式。
图形点阵液晶显示，操作方便。
具有本安和隔爆两个舱室，支持在防爆场所打开本安舱室，通过按键进行仪表调试。
内置多路安全栅，可以为现场本安仪表进行本安供电。
支持雷达液位计波形观测和参数设置操作。
支持多点温度计平均温度和各个点温度的显示。
支持HART、RS485MODBUS、罗斯蒙特TRL2、E+HRS485、霍尼韦尔恩拉福BPM等协议。
可以挂接国外知名品牌液位计和多点平均温度计。
电子线路上配有浪涌保护器，降低野外安装雷电损坏的几率。
可以支持220VAC供电方式。
支持2路开关量输入输出，支持2路4-20mA电流输出。方便现场控制和功能扩展。
